Modul M0306 MODBUS către DP
- Microcyber
- Liaoning, China
- CÂT MAI CURÂND POSIBIL
- 1000 de unități pe lună

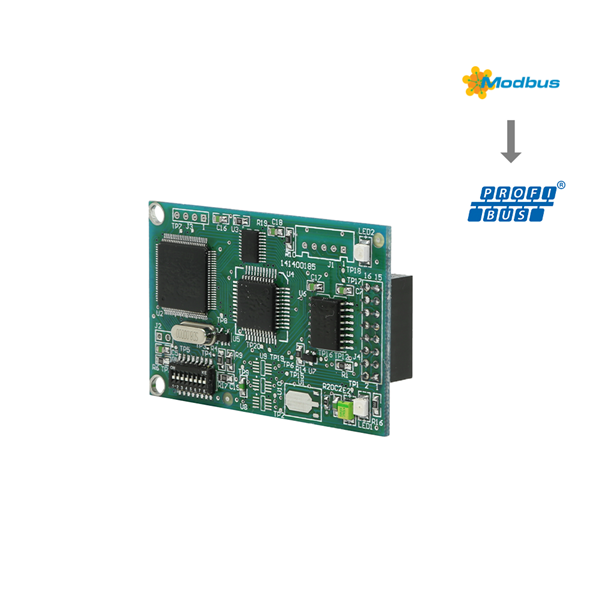

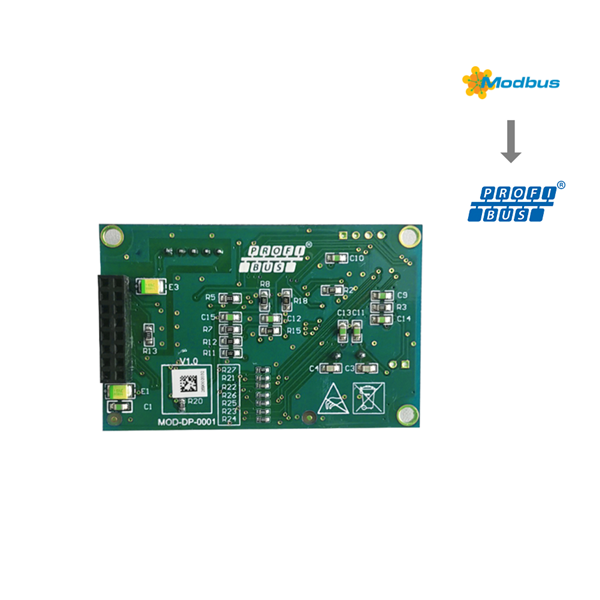

Modul M0306 Modbus către DP
1. Dimensiune: 42 mm * 65 mm
2. Stație master Modbus-RTU, stație slave PROFIBUS DP
3. Respectați protocolul PROFIBUS DPV0
4. Interfața electrică conectată cu slave-ul Modbus-RTU este de nivel TTL
5. Poate seta adresa stației slave PROFIBUS DP prin comutatorul DIP
5. Același hardware, protocol personalizat M0006 către modulul DP
Instrucțiuni generale ale modulului M0306 MODBUS către DP
Modulul încorporat M0306 Modbus la DP este unul dintre modulele încorporate Microcyber din seria M dezvoltate de Microcyber Corporation. Această serie de module încorporate are caracteristici precum aceeași dimensiune, aceeași interfață, ușurință în actualizare, configurare ușoară și așa mai departe, fiind alegerea ideală pentru utilizatori, care doresc să dezvolte rapid echipamente fieldbus.
Prin integrarea M0306 în echipamentele utilizatorilor cu capacități de comunicație Modbus-RTU, echipamentul utilizatorului poate fi transformat într-o stație slave Profibus DP. Utilizatorul poate obține rapid echipamente Profibus DP, FF, HART etc. prin înlocuirea altor module din seria M. Acest produs are patru tipuri în funcție de tensiunea de alimentare a MCU și de disponibilitatea interfeței utilizator 2.
Modul M0306 MODBUS către DP Caracteristici
Timp rapid de lansare pe piață
Utilizatorii nu trebuie să înțeleagă tehnologia de dezvoltare PROFIBUS, să achiziționeze un sistem de dezvoltare PROFIBUS sau să scrie ei înșiși fișiere GSD pentru a dezvolta produse PROFIBUS cu drepturi de proprietate intelectuală independente într-o perioadă scurtă de timp.
Aceeași dimensiune
Modulele încorporate Microcyber din seria M au aceleași dimensiuni: 65 mm (lungime) * 42 mm (lățime)
Aceeași interfață
Toate modulele încorporate Microcyber din seria M utilizează conectori cu 16 pini și pas de 2,54 mm, asigurând compatibilitatea funcțională.
Actualizare ușoară
Prin înlocuirea diferitelor module încorporate în seria Microcyber M, pot fi implementate dispozitive cu protocoale diferite.
Configurare simplă
Cu instrumentul de configurare Modbus însoțitor, utilizatorii pot seta liber și flexibil diverși parametri pentru modul, după cum este necesar.
Aplicație simplă
Modulul de comunicație citește și scrie datele de intrare/ieșire MCU ale produsului utilizator prin interfața serială și le convertește automat în date de protocol PROFIBUS DP pentru a comunica cu stația master PROFIBUS.
Gamă largă de aplicații
Poate fi utilizat pe scară largă în diverse produse, cum ar fi convertoare de frecvență, dispozitive de protecție la pornirea motoarelor, aparate electrice inteligente de înaltă și joasă tensiune, dispozitive de măsurare a puterii, diverse transmițătoare, echipamente și instrumente inteligente de măsurare a câmpului etc.
Furnizat prin OEM
Utilizatorii au drepturi independente de proprietate intelectuală, drepturi de înregistrare a mărcii și mărcilor comerciale pentru produse.
Pre-certificat PNO
Precertificat de către organizația utilizatorilor PROFIBUS pentru conformitatea cu standardele de rețea, permițând o certificare mai rapidă a rețelei.

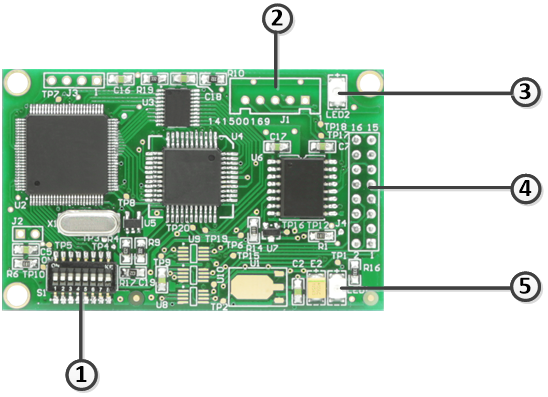

Dimensiunea modulului M0306 MODBUS către DP:
Detalii tehnice ale modulului M0306 MODBUS către DP:
M0306 acceptă două moduri de funcționare: modul de configurare și modul de funcționare normală, care pot fi comutate în timp real în funcție de comutatorul rotativ. Când M0306 funcționează în modul de configurare, M0306 este utilizat ca stație Modbus slave, în timp ce instrumentul de configurare generală Modbus este utilizat ca stație Modbus master. Prin intermediul instrumentului de configurare generală Modbus, pe lângă configurarea informațiilor de bază, cum ar fi ID-ul producătorului, ID-ul dispozitivului și sursele de adresă ale dispozitivului, funcția principală este configurarea comenzilor Modbus pentru datele de intrare și ieșire Modbus de citire-scriere ale plăcii utilizator. Informații despre parametrii cozii, cum ar fi codul funcției MODBUS utilizat de parametri pentru citire și scriere, adresa de registru și așa mai departe. După configurare, informațiile vor fi descărcate în M0306. În modul normal de funcționare, M0306 este stația master pe partea Modbus, placa de utilizator este stația slave Modbus. În conformitate cu parametrii și mecanismele configurate, M0306 trimite circular comenzile Modbus din coada de comenzi către placa de utilizator pentru a citi și scrie datele de intrare și ieșire Modbus ale plăcii de utilizator. M0306 este stația slave DP la terminalul PROFIBUS, care efectuează schimbul de date de intrare și ieșire PROFIBUS în timp real cu sistemul de control master PROFIBUS.
Specificații ale modulului M0306 MODBUS către DP:
Putere | VCC (alimentare MCU): 5.0V 120mA / 3.3V 100mA |
Rata de baud a magistralei DP | Autoadaptare rată baud: 9.6K ~ 12Mbps |
Protocol înainte de tranziție | Modbus GB/Z 19582.1-2004 |
Protocol după tranziție | Profibus DP GB/T 20540.1~.6-2006 |
Date de intrare DP max. | Număr maxim de octeți de intrare ≤ 244 octeți |
Date de ieșire DP maximă | Ieșire maximă octeți ≤ 244 octeți |
DP max date totale de intrare și ieșire | Octeți de intrare + Octeți de ieșire ≤ 360 de octeți |
date maxime despre utilizatori | Număr maxim de octeți de date utilizator ≤ 200 octeți |
Date de configurare IO maxime | Număr maxim de octeți de date de configurare IO ≤ 20 octeți |
Interval de temperatură | -40℃ ~ +85℃ |
Interval de umiditate | 5 ~ 95% umiditate relativă |
Ora de începere | ≤ 5 secunde |
Greutate | 14 grame |
Dimensiuni (L × l × Î) | 65×42×14 mm |
Compatibilitate electromagnetică | GB/T 18268.1 |
Interferențe de zgomot | EN 61131-2:2003 |
Aplicație modul M0306 MODBUS către DP:
Pachetul și livrarea modulului M0306 MODBUS către DP:
