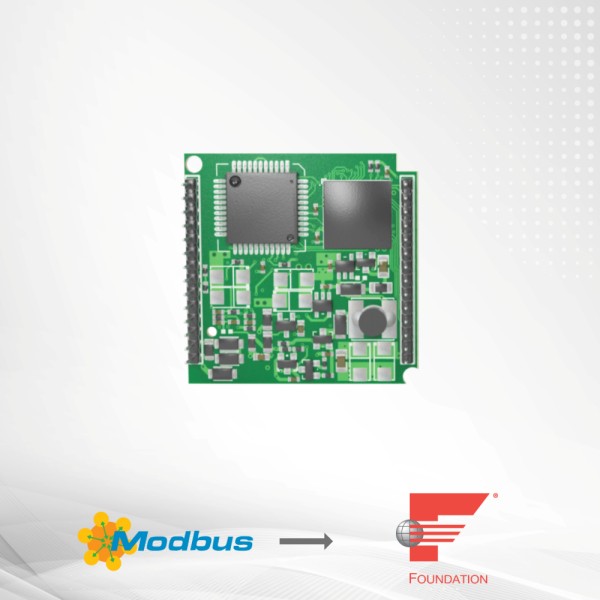

Modul central încorporat MC0313 Modbus către FF

Modulul central încorporat MC0313 Modbus către FF este un modul de conversie încorporat al protocolului Modbus RTU și protocolului FF, dezvoltat de Microcyber Corporation. Este unul dintre modulele centrale încorporate din seria M a Microcyber. Această serie de module centrale încorporate are caracteristici precum aceeași dimensiune, aceeași interfață, actualizare ușoară, configurare simplă etc. Este o alegere ideală pentru utilizatori, care doresc să dezvolte rapid dispozitive fieldbus. Modulul central încorporat MC0313 Modbus către FF, ca gazdă Modbus, comunică cu dispozitivul prin funcția de comunicare Modbus RTU prin interfața TTL și poate converti datele din dispozitiv în ieșire variabilă FF.

Caracteristici ale modulului central încorporat MC0313 Modbus către FF

Aceeași dimensiune

Modulele centrale încorporate din seria MC de la Microcyber au aceeași dimensiune, 35 mm (lungime) * 35 mm (lățime).

Aceeași interfață

Modulele centrale încorporate din seria MC de la Microcyber adoptă conectori cu 14 pini, cu două rânduri, cu spațiere de 2.0, care sunt

compatibile funcțional.

Ușor de actualizat

Înlocuiți diferitele module principale încorporate din seria MC de la Microcyber și implementați imediat dispozitive cu

protocoale diferite.

Configurare simplă

Este ușor de operat și de utilizat prin utilizarea instrumentului special de configurare al Microcyber.

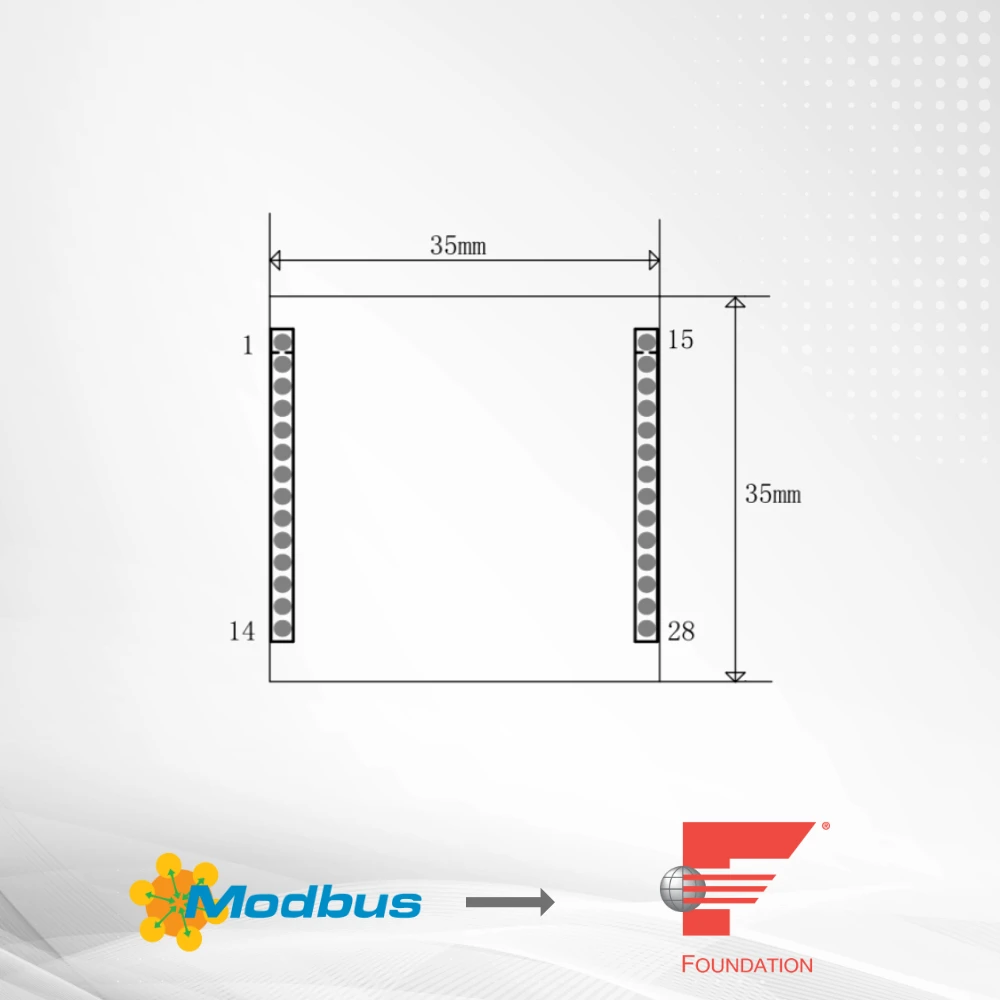

Modul central încorporat MC0313 Modbus către FF Dimensiune:

Principiul de funcționare al modulului central încorporat MC0313 Modbus către FF

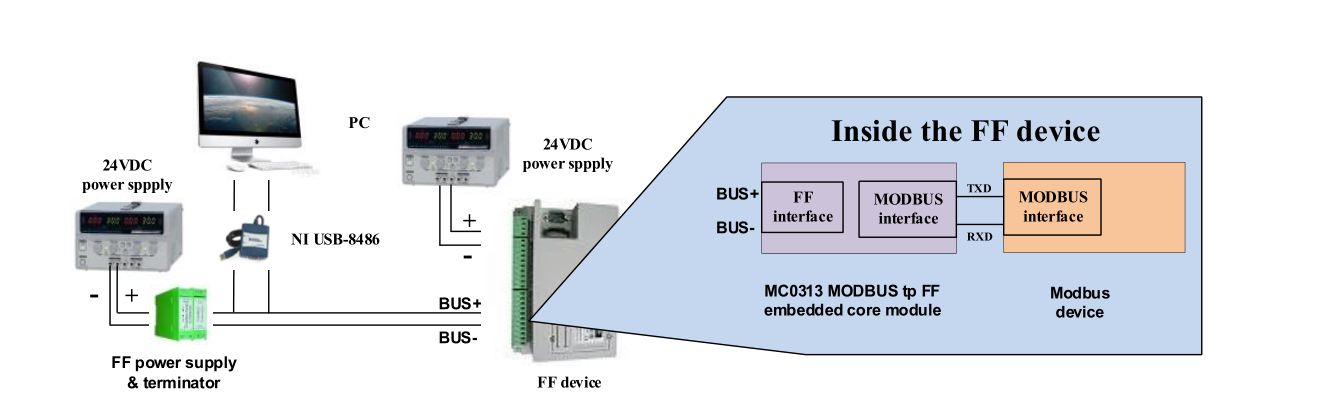

Modulul central încorporat MC0313 Modbus către FF este un modul de conversie a protocolului care acceptă protocolul de comunicație între Modbus și FF. Ca dispozitiv FF, poate comunica cu dispozitivul Modbus. Printr-o configurare simplă, poate citi datele Modbus în dispozitivul FF și le poate transmite către sistemul de control prin magistrala FF. Schema de conectare a sistemului a modulului central încorporat MC0313 Modbus către FF este prezentată în Figura

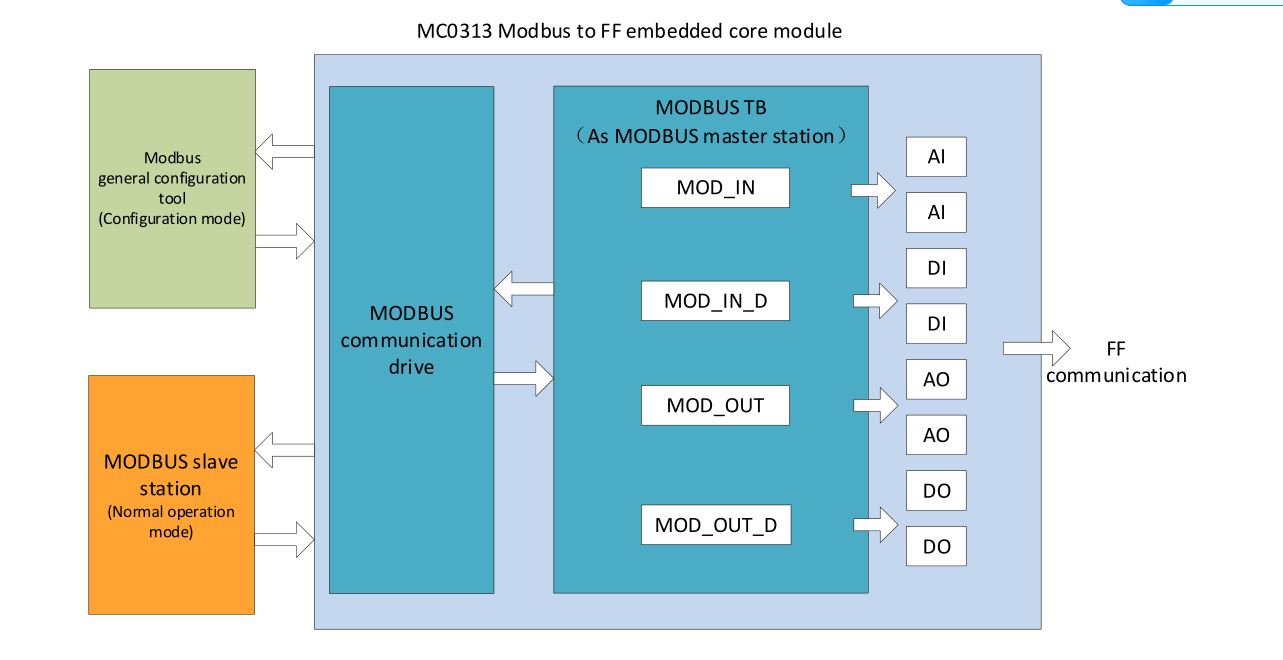

Modulul central încorporat MC0313 Modbus către FF suportă 1 slave Modbus, 8 intrări și ieșiri analogice și 8 intrări și ieșiri discrete, oferind un total de 32 de accese la canal. Datele colectate de dispozitivul Modbus sunt configurate conform parametrilor blocului de conversie al modulului central încorporat MC0313 Modbus către FF prin intermediul registrului Modbus, apoi oferă suport de date pentru sistemul FF prin funcția de acces la canal a variabilelor către blocurile funcționale AI, AO, DI și DO. Schema bloc de principiu a modulului central încorporat MC0313 Modbus către FF este prezentată în Figura

Parametrii de bază ai modulului central încorporat MC0313 Modbus către FF
