Analiza soluțiilor wireless WirelessHART și aplicații de înaltă fiabilitate
Tehnologia WirelessHART de la Microcyber ajută la modernizarea operațiunilor industriale cu monitorizare wireless scalabilă, capacități de mentenanță predictivă și integrare în mediile de automatizare existente.
În domeniul automatizării industriale, soluțiile tradiționale cu fir se confruntă adesea cu provocări precum costuri ridicate de cablare, cicluri lungi de implementare și flexibilitate insuficientă în condiții de lucru complexe, zone periculoase sau modernizarea instalațiilor existente. Soluția WirelessHART de la Microcyber își propune să abordeze aceste provocări și să deblocheze valoarea datelor industriale prin intermediul tehnologiei wireless standard, de înaltă fiabilitate.
Arhitectura și avantajele WirelessHART
● Costuri mai mici de instalare, construcție și operare cu cablare wireless.
● Implementare rapidă și conectare în rețea flexibilă, potrivită pentru puncte de măsurare temporare.
● Rețea autoorganizată de tip plasă, oferind rezistență ridicată la interferențe și fiabilitate a transmisiei.
● Design cu consum redus de energie, alimentat de baterii pentru funcționare pe termen lung, fără întreținere.
● Compatibil cu protocoalele standard ale dispozitivelor HART, permițând o integrare perfectă cu sistemele existente.
● Acoperă zone complexe și periculoase, extinzând raza de acțiune a monitorizării.
● Acceptă depanarea dispozitivelor la distanță, facilitând operarea și întreținerea inteligentă.

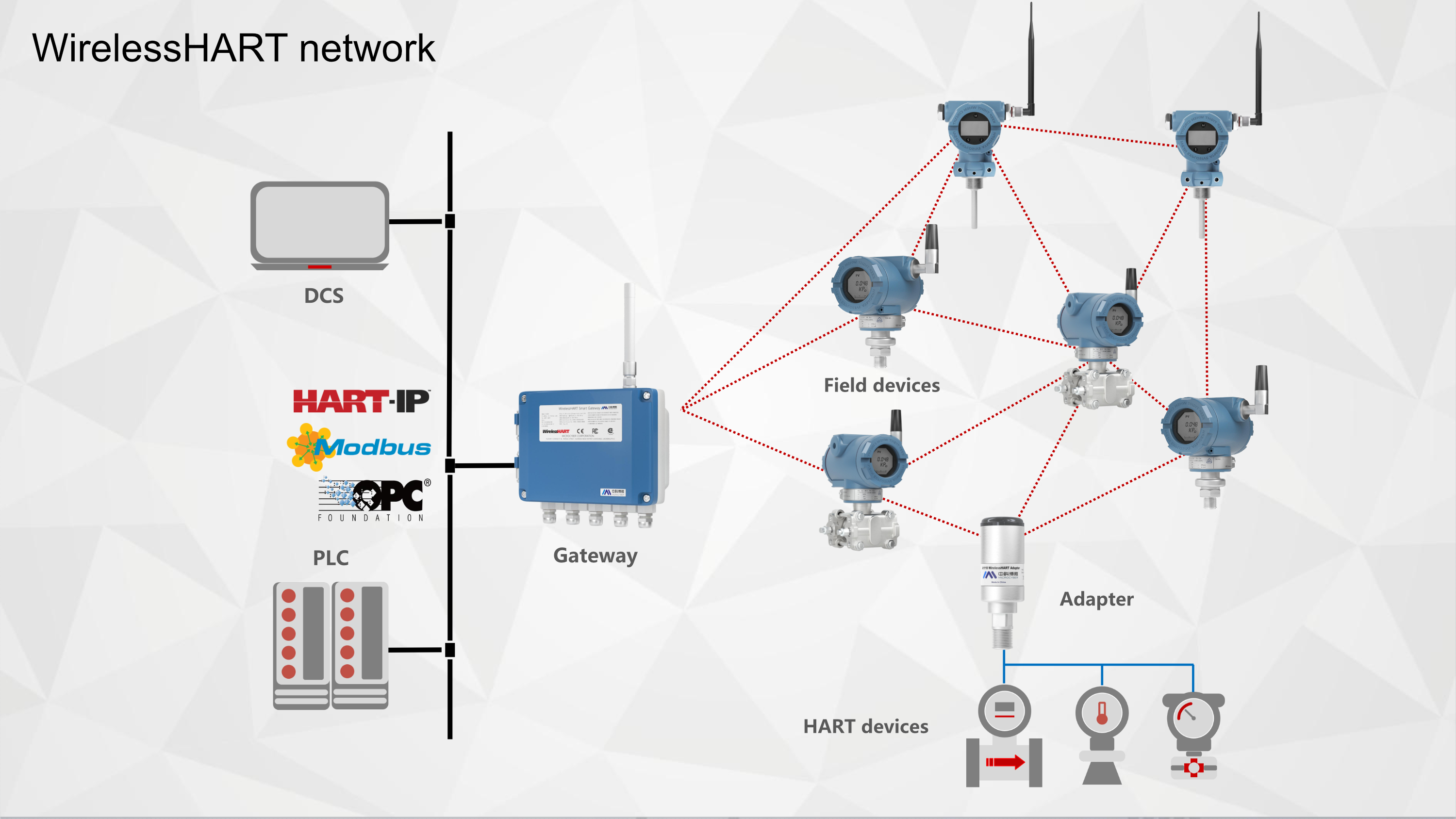

Compoziția sistemului
Soluția construiește un canal de achiziție și transmisie a datelor folosind un dispozitiv cu trei straturi:
● Gateway WirelessHART (G1100)Servește ca administrator de rețea și punct de agregare a datelor. Este responsabil pentru formarea și întreținerea rețelei wireless Mesh și conectarea la rețeaua de nivel superior a fabricii prin interfețe precum Ethernet sau RS485, utilizând protocoale precum Modbus RTU/TCP, OPC și HART-IP.
● Adaptor WirelessHART (A1110)Transmite informații de măsurare și diagnosticare de la dispozitivele HART conectate, permițând actualizarea ușoară a instrumentelor de teren HART existente.
●Dispozitive de câmp WirelessHARTCum ar fi transmițătorul de presiune WirelessHART NCS-PT105IIW și transmițătorul de temperatură WirelessHART NCS-TT105W, sunt responsabile pentru colectarea datelor la fața locului.
Soluție rapidă de configurare a rețelei:
● Actualizarea wireless a dispozitivelor: Prin combinarea adaptorului A1110 + instrumentele cu fir existente cu gateway-ul G1100, dispozitivele vechi pot fi conectate rapid și uniform la rețeaua wireless.
● Suport pentru dezvoltarea de produse noi: Modulul WirelessHART M1100S de la Microcyber și kitul de dezvoltare DK11 ajută producătorii de dispozitive să dezvolte eficient dispozitive de câmp WirelessHART conforme cu standardele.

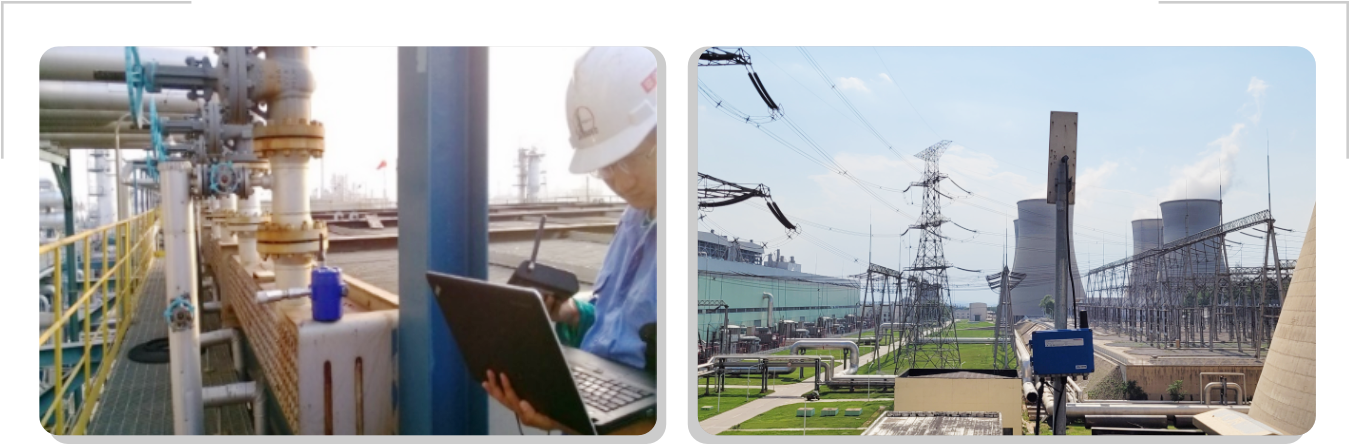

Gamă largă de scenarii de aplicare
Această soluție a fost validată cu succes în mai multe industrii solicitante din întreaga lume:
● Petrol și gaze: Monitorizarea siguranței rezervoarelor și conductelor
⁰ Stocarea gazelor din câmpuri petroliere: Transmițătoarele de temperatură WirelessHART NCS-TT105W sunt implementate în puncte cheie de măsurare a temperaturii pe rezervoare mari de stocare pentru a monitoriza schimbările de temperatură în timp real. Datele sunt încărcate în sistemul central de control prin intermediul gateway-ului G1100, asigurând siguranța stocării.
⁰ Monitorizarea coroziunii conductelor chimice: În secțiunile cu risc ridicat de coroziune, sunt instalate manometre cu ultrasunete pentru grosime, integrate cu adaptoare A1110 WirelessHART, pentru a transmite continuu și wireless date privind grosimea pereților conductelor, permițând mentenanța predictivă.
● Energie și energie: Monitorizarea instalațiilor și managementul eficienței energetice
Monitorizarea debitului apei circulante în centralele electrice: În conductele cu spațiu limitat, debitmetrele existente sunt echipate cu adaptoare WirelessHART A1110. În combinație cu gateway-ul G1100 care se conectează la rețeaua principală a centralei, transmiterea wireless de la distanță a datelor de debit se realizează cu ușurință, ajutând la analiza bilanțului hidric la nivelul întregii centrale și la optimizarea eficienței energetice.

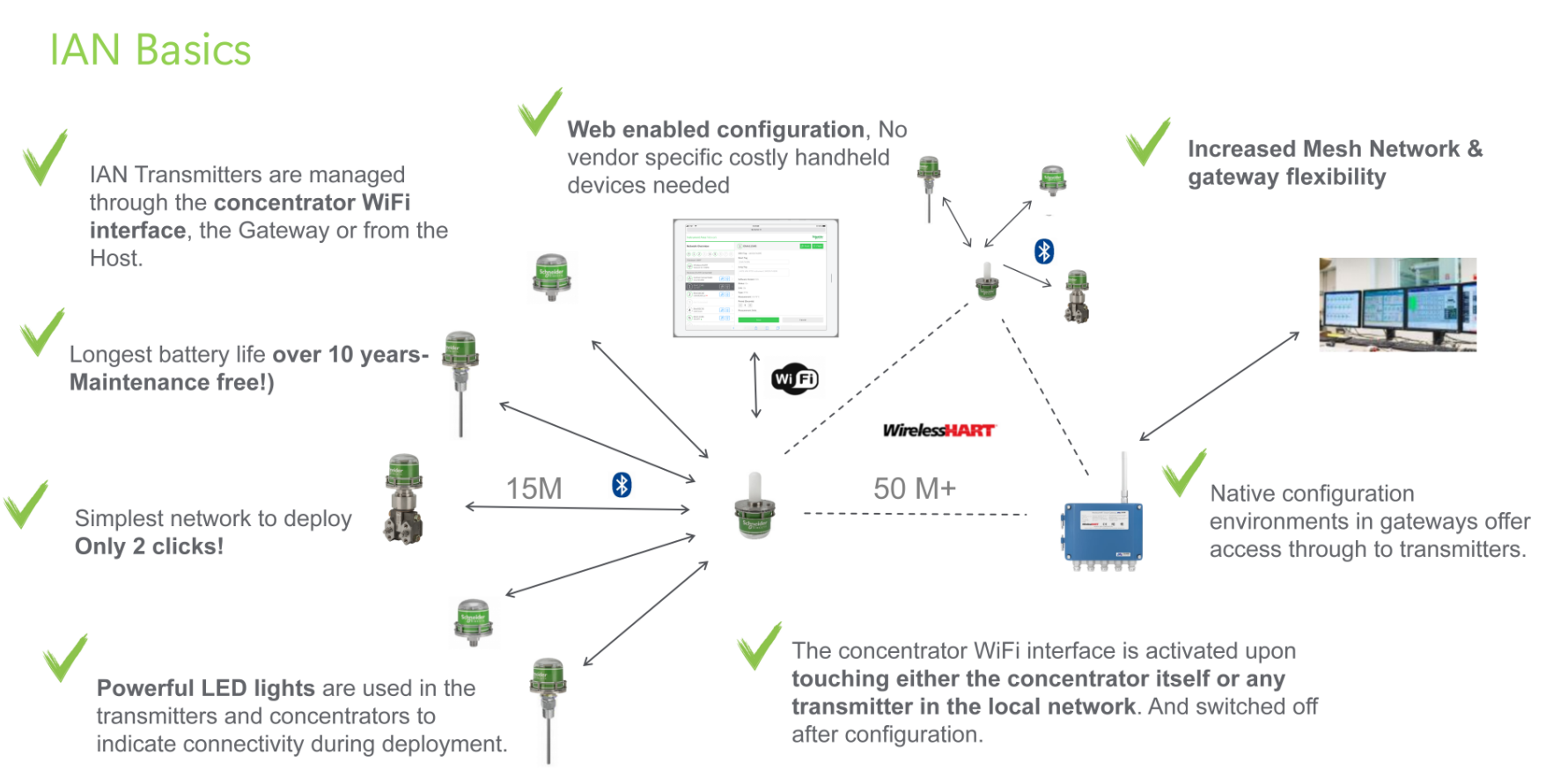

În calitate de furnizor principal și partener strategic al Schneider Electric, gateway-urile WirelessHART de la Microcyber au fost integrate profund în soluția sa Wireless Instrument Network (IAN).
Microcyber oferă servicii profesionale care acoperă întregul ciclu de viață al proiectului, inclusiv planificarea rețelei, selecția produselor, punerea în funcțiune, mentenanța, dezvoltarea de personalizări pentru utilizatori și testarea interoperabilității între furnizori. Vă rugăm să ne contactați dacă aveți cerințe conexe.
